球拍|乒乓球器材选取那些事儿 -爱刨根生活网

1、乒乓球拍底板木材的特性通常而言，我们对乒乓球拍底板木材的特性进行评估，主要从弹性及硬度等两个方面进行．乒乓球拍底板木材的硬度越硬，在击球时所产生的形变往往越小．与之相反，乒乓球所产生的形变就会越大．而弹性越好的乒乓球拍底板木材，作用于乒乓球后，其形变的恢复速度也会越快，可以给乒乓球传递更大的作用力．目前，乒乓球拍木材所具有的特性主要如下：

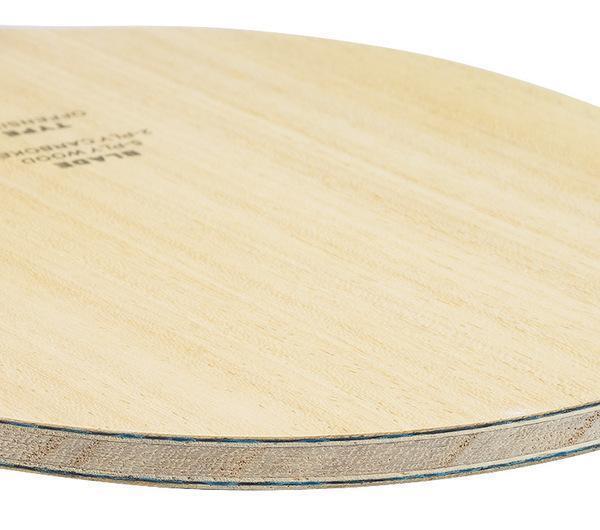

文章插图
1．1软而不弹：乒乓球拍受到作用力后会不同程度上产生形变，但这种形变主要以局部形变为主．这种乒乓球拍木材由于具有软而不弹的特性，因此与球之间作用的时间一般较长，球脱板的时间长度较慢，板材产生形变之后的恢复时间相对较长，对运动员的力量会造成很大损失．1．2软而弹：这种乒乓球拍底板木材在作用于球时，无论力量大小均会产生较为明显的形变．但伴随作用力的增强，乒乓球拍底板的局部会产生更为明显的形变［2］．作用力小的时候，其作用力的传递效率往往较高．不过，随着作用力的不断增加，往往会产生形变恢复无法跟上脱板时间的不良情况．此时的力量传递效果会显著下降．1．3硬而不弹：对于此种乒乓球拍底板木材，无论作用力大或小，底板木材均不会产生较为明显的形变，但会让球产生较为明显的形变．当击球力量越大时，乒乓球脱板的速度就会越快．1．4硬而弹：对于此种乒乓球拍底板木材，需要运动员使出足够大的力量方能让底板木材产生形变，而这种形变主要以整体形变为主要特征［3］．产生形变之后的恢复速度也较快，在球脱离底板之前基本可以完成形变恢复．

文章插图
2乒乓球拍底板木材的基本结构特点当前，乒乓球拍底板的组成均较为复杂．一般而言，乒乓球拍底板的组成形式基本为：面材+力材+芯材．在上述三层材料当中，面材较薄，通常为0．2～0．5mm．力材稍厚，但也仅在0．5～1mm之间．最厚的为芯材，其厚度大约为2．5～5mm．2．1面材乒乓球拍底板的最外一层为面材．面材一般会选择那些具备出球快且较易吃球的木材．在国外，一般会选择LIMBA(淋巴)和KOTO(寇头)两种木材作为乒乓球拍底板的面材，且这两种木材均产自非洲．LIMBA(淋巴)和KOTO(寇头两种木材的密度相当，密度均在0．5g/cm3～0．65g/cm3之间．球与球拍接触时，首先接触的即是面材．乒乓球拍底板面材的纹理选择也极为讲究，生产商在生产乒乓球拍底板时，大都会选择具有径向纹理的木材作为面材．之所以这样选择，有其重要原因：径向纹理木材的软硬指标基本上呈现出一种平衡状态，软硬适中，可以最大限度上提升击球性能．2．2力材力材是乒乓球拍底板的次外层，力材的性能如何会在一定程度上影响乒乓球拍底板对球的反弹力度大小．通常而言，乒乓球拍底板的力材厚度越厚，那么乒乓球拍底板的厚度及硬度均会相应增加，对来球的反弹作用也会在一定程度上得以增加．乒乓球拍底板生产商在选择力材时，大都选择具有横向纹理的木材，让力材的横向纹理与面材的径向纹理相互呈现出垂直状态，从而有效消除木材固有的缺陷，不至于让乒乓球拍底板轻易翘曲变形．STIGA与YASAKA底板及BUTTER FLY底板均是这样的结构设计．

文章插图
2．3芯材芯材是乒乓球拍底板的中间一层，芯材特性如何会直接影响到乒乓球拍底板的性能．一般而言，乒乓球运动员均喜欢那些具备底劲较大的芯材的底板．这样的底板可以让运动员在远离球台时，仍可将球高速击向对方．一般而言，芯材与面材、力材相比，其厚度要厚很多．诸如，国外的STIGA、YASAKA、BUTTERFLY底板均采用了这样的结构设计．当前，在世界范围内，乒乓球拍底板生产商大都喜欢选择AYOUS为芯材．之所以这样选择，主要因为AYOUS的木材密度为0．33g/cm3～0．48g/cm3，木材不仅质量较轻且底劲较足．除此之外，也有部分乒乓球拍底板生产商选择采用泡桐、桧木等为芯材，希望能有效打破单一使用AYOUS木材的局面．虽然乒乓球拍底板主要由面材、力材、芯材等三部分构成，但面材、力材、芯材之间的厚度比例及胶粘剂选择也是极为重要的．如何进行合理搭配，是摆在乒乓球拍底板生产商面前的重大课题．3、乒乓球拍底板的技术革新过去很长一段时间，乒乓球拍的底板多采用木质胶合板加工制作完成．不过，此类乒乓球拍的底板在反弹性及刚性方面的表现均差强人意，不利于乒乓球运动员技术水平的充分发挥．尤其对那些进攻型打法的乒乓球运动员而言，此类乒乓球拍的底板性能则更显不足．基于此种情况，生产商对乒乓球拍底板进行了改进，在板材中间夹上若干层纤维．这些纤维的类型主要包括：(1)PBO纤维；(2)玻璃纤维；(3)碳纤维；(4)芳纶等．加入纤维后，乒乓球拍底板在击球时可以呈现出各异的力学性能．例如，碳纤维具有初期振幅最小、振动频率最高的特点．除此之外，它的振动减衰速度也相对较慢．所以，加入碳纤维的乒乓球拍底板在击球时虽然会感觉脆爽，不过却无法产生较强的劲感．而芳纶与碳纤维则存在很大不同，芳纶的初期振幅最大，频率较低，且其在振动过程中的减衰速度也相对较快．所以，加入芳纶的乒乓球拍底板在击球时给人的感觉也极为柔和．此类乒乓球拍的底板吃球时间一般较长，在拉球时也很容易给人带来一种抓住球的良好感觉．所以，目前很多乒乓球拍底板生产商将碳纤维与芳纶依据一定比例融合在一起，使它们之间可以得到优势互补，让乒乓球拍的底板可以更加的刚柔并济，适应不同技战术打法．例如，瑞典的STIGA、上海红双喜、河北银河的乒乓球拍底板中均融入了芳纶和碳纤维．

以上关于本文的内容，仅作参考！温馨提示：如遇健康、疾病相关的问题，请您及时就医或请专业人士给予相关指导!

「爱刨根生活网」www.aipaogen.com小编还为您精选了以下内容，希望对您有所帮助：
